BMY600遥测终端RTU配件安装说明
- 时间 :2018-08-08
- 作者 :Ebpay科技
- 浏览数 :3602
无线RTU的电源（输出12VDC/1.5A）：
线材颜色 | 电源极性 |
黑白相间 | 正极 |
黑色 | 负极 |
无线RTU的RS232线（一端为DB9母头）：
线材颜色 | 对应DB9母头管脚 |
棕色 | 2 |
蓝色 | 3 |
黑色 | 5 |
无线RTU的电源接线图（供电范围5-36VDC，要求功率大于4W，建议使用选配电源）：

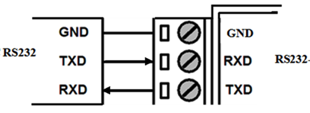

无线RTU的RS232接口接示意图线图
无线RTU的RS485接口传感器接线图：（如接RS485水位计等。默认波特率9600 bps）
无线RTU的开关量输入接线图：（湿接点）
无线RTU的数字量输出接线图：（OC门输出，额定驱动电流50mA，额定驱动电压35VDC；即R+Rload>20U欧，U<=35VDC）

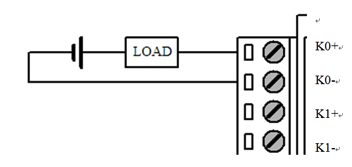

无线RTU的继电器输出接线图：（最大切换电压30VDC，最大切换电流1A，最大切换功率30W）
无线RTU的4-20mA模拟量输入接线示意图：

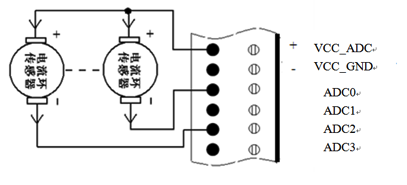

无线RTU的两线制电流环传感器接线图：（电流，4-20mA）

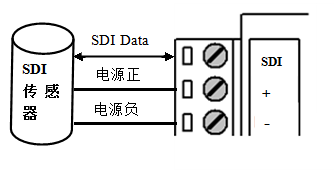

无线RTU的SDI传感器接线图：
无线RTU的翻斗式雨量计接线图：

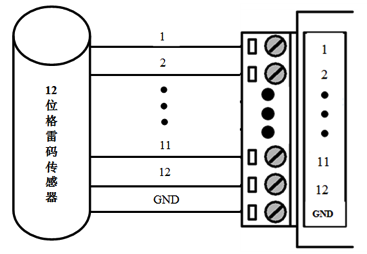

无线RTU的12位格雷码水位计接线图：
设备通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，设备采用了先进的电源技术。用户可采我司选配的12VDC/1.5A电源适配器给设备供电，也可以直接用直流5~36V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V），并保证电源功率大于4W以上（不包含外接传感器的功耗）。
推荐使用选配的12VDC/1.5A电源。
